Рафшторы: что это, как работает, сферы применения и преимущества

Сегодня существует три основных вида наружных занавесей для окон: рафшторы, роллеты, рулонные скрин-системы. Рафтшторы – лидер по уровню защиты от солнца. Кроме того, в отличие от рольставен они способны плавно дозировать свет, а по сравнению с тканевыми рулонами они более надежны.

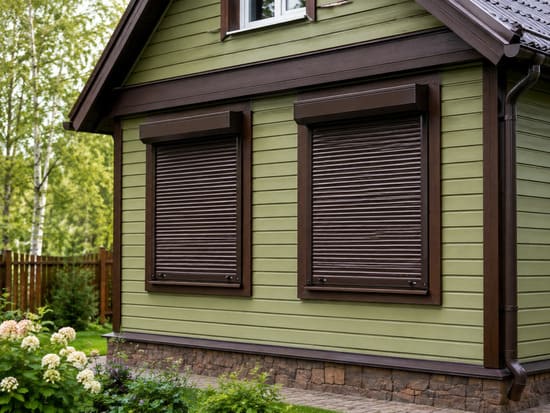

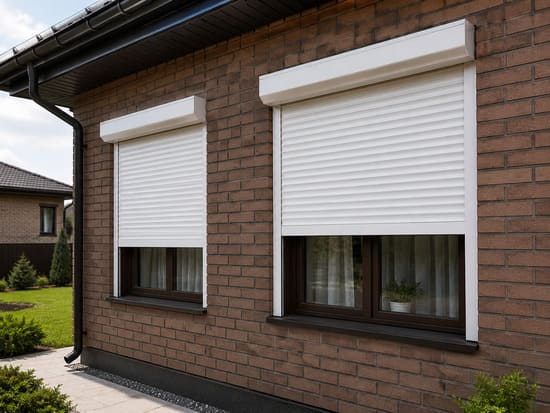

Что такое рафшторы (наружные жалюзи)

Рафшторы, или наружные жалюзи на окна, отличаются от классических жалюзи усиленной конструкцией, завальцованными краями ламелей и специальными изгибами для рассеивания света. Все это позволяет им работать как экран, защищая стекло от нагревания, а комнату от жары.  Они устанавливаются только на фасады, внутри здания обычно выбирают другие модели. Однако в отдельных случаях оправдано внутреннее размещение:

1. Фасад здания имеет историческую или эстетическую ценность, размещение любых современных систем нанесет ему визуальный ущерб.
2. Внутри помещения необходима конструкция высокой жесткости и надежности, приветствуется эстетика лофта.
3. Откосы окна слишком узкие и не позволяют установить систему снаружи.

Слово «рафшторы» — немецкого происхождения, «raff» означает «собирать», а «store» — это штора.  Слово появилось в середине 20-го века. Основной вклад в их появление внесла нидерландская компания Hunter Douglas, предложившая в 1946 году революционные легкие алюминиевые жалюзи. Сегодня словом «рафшторы» обозначают целый класс наружных жалюзи, различающихся по форме и жесткости ламелей.

Конструкция

В комплект наружных штор входят 5 основных элементов:

1. Защитный короб. В него прячутся ламели в поднятом состоянии.
2. Алюминиевые ламели, скрепленные текстильными шнурами, плюс тяжелый нижний ламель для замыкания полотна.
3. Направляющие из алюминиевого профиля.
4. Привод: ручной вороток либо набор для интеграции в систему «умный дом» (электромотор, пульт, кабель питания).
5. Фурнитура и силовые крепежи, однако саморезы, анкеры и другой крепежный элемент, подбираемый под тип стен, нужно купить отдельно – их тип не известен производителю рафтштор заранее.

Защитный короб может помещаться внутрь декоративного. Также в комплект могут входить датчики ветра и солнца.

Принцип действия

Рафшторы – это адаптированные для наружного использования классические жалюзи, поэтому суть их работы ничем не отличается от комнатных вариантов. Ламели держатся на текстильной лесенке – прочных полиэфирных шнурах с перемычками. Шнуры удерживают ламели, обеспечивают их поднятие вверх и фиксируют нужный угол наклона. Верхние концы лесенок закрепляются на валу в защитном коробе. Мотор или ручное усилие приводит вал в движение,  шнуры сворачиваются или скручиваются, меняя положение ламелей или всей шторы. По бокам ламели фиксируются в направляющих, чтобы вся конструкция приобрела жесткость и не поддавалась действию ветра.

Преимущества и недостатки

Цена на наружные жалюзи рафшторы достаточно высока. Это премиальный сегмент фасадных систем. Все их достоинства:

1. Надежная защита от солнца и жары. Обычные жалюзи хорошо отражают свет, но стекло может нагреваться до 70°С. Рафшторы задерживают до 90% теплового излучения, снижая расходы на кондиционирование комнат.
2. Плавная регулировка света. Рольставни, состоящие из плотных узких ламелей, надежно защищают от проникновения и хорошо блокируют свет, но для регулировки освещенности комнаты полотно нужно поднимать – планки не поворачиваются вокруг своей оси. Ламели рафшторы принимают угловое положение, поэтому дают возможность более гибко настраивать количество света по своему вкусу.
3. Надежная защита от осадков и ветра. Ламели изготавливаются из повышенно прочных сплавов алюминия. Алюминиевые ленты покрывают специальным полимерным покрытием еще до изготовления ламелей. Это покрытие состоит из термоотверждаемого полиэстера (более бюджетный вариант) или полиуретана PUR/PA (класс премиум). Оба варианта дают гладкую, твердую поверхность, устойчивую к истиранию и контрастным температурам.
4. Эстетичный фасад. Гладкая ритмичная поверхность штор придает фасаду аккуратность, лоск и гармонию в стиле хай-тек или минимализм. Покраска короба и ламелей в оттенки палитры RAL, наличие матовых и гладких текстур, делают задачу согласования вида штор с современными фасадными материалами очень простой. А 200+ оттенков позволяют реализовать самые разные задумки.
5. Положительное влияние на эстетику и микроклимат в комнате. Наружные решения значительно экономят пространство внутри помещения. Оконная зона остается свободной и легкой, подоконник пригоден для размещения любых вещей или комнатных растений. Шторы защищают мебель и технику от действия резкого солнечного света.

Минусов у рафштор сравнительно немного.

Рафшторы обеспечивают базовый уровень антивандальной безопасности. Они не дают такой высокий уровень защиты, как рольставни, однако их способностей достаточно для эффективной защиты большинства жилых помещений. Существуют специальные антивандальные варианты рафштор из толстостенного алюминия с усиленными направляющими.

Также у рафштор не такая высокая обзорность, как у тканевых ролетов из сетчатого композита.  Их уровень – средний. Они обеспечивают хорошую видимость в поднятом состоянии, а также позволяют просматривать улицу в одностороннем режиме, когда из окна можно видеть происходящее, а снаружи нет.

У рафштор, как у любых жалюзи, сравнительно низкая шумоизоляция – на 2-4 дБ. Конструкция не герметична. Если требуется купить именно наружные рафшторы, а не роллеты, следует выбирать ламели с Z-формой.

Гарантия на товар – до 5 лет, однако общий срок службы рафштор – от 10 до 25 лет. Подвижные узлы могут потребовать замены через 5-10 лет.

Сферы применения рафштор

Ввиду разнообразия моделей сфера применения рафштор очень высока. Их используют для частных домов и квартир, помещений жилого и специального назначения. Это коттеджи, офисы, бизнес-центры, учебные и медицинские учреждения, зимние сады.

Лучше всего они подходят для размещения:

1. В комнатах, выходящих на южную и западную сторону в домах и коттеджах. Наружные жалюзи эффективно отсекают тепло и не дают комнате становиться душной и жаркой. Рафшторы эстетичны, особенно если фасад выполнен в стиле минимализм, фахверк, хай-тек. Кроме того, при индивидуальном проектировании место для короба с ламелями можно заложить заранее, еще до строительства. Это сделает вид здания еще более аккуратным, а помещение функциональным.
2. В помещениях, где живут люди с высокими требованиями к микроклимату или простору. Наружные жалюзи исключают необходимость использовать текстиль, что привлекательно для аллергиков или семей с детьми, освобождают зону окна – что выгодно для владельцев творческих студий.
3. В офисных центрах и на обширных коммерческих площадях. Рафшторы способны давать экономию на кондиционировании помещений в жаркие дни на 60%. Они мягко регулируют освещенность, исключая блики на мониторах, защищают мебель и технику от фотодеградации.

Стартовые вложения на наружные рафшторы для витрины, веранды или зимнего сада будут достаточно высоки, однако есть долгосрочная финансовая выгода. Помимо экономии на кондиционировании помещений они продлевают срок службы мебели, снижают теплопотери через окно и оберегают оконные профили.

Разновидности рафштор

Самая популярная классификация – по форме и жесткости ламеля. По этому признаку выделяется 4 вида рафштор:

1. С-образные ламели. Самые распространенные. В поперечном сечении напоминают букву «С», каждая планка имеет мягкий загиб сверху и снизу. Такая форма придает планкам дополнительную жесткость и прочность. Полоса не вибрирует от ветра, не прогибается, а также не подвержена провисанию под собственным весом. Завальцованные кромки эстетичны и безопасны.
2. S-образные ламели. На 15-25% дороже ламелей С-формы. S-образные ламели — это сегмент премиум в мире рафштор. Волнообразный изгиб придает им дополнительную жесткость, они способны противостоять даже шквальному ветру. В закрытом виде планки прилегают друг к другу очень плотно, обеспечивая почти полный блэкаут. Дополнительно планки почти всегда оснащаются полиуретановыми вставками по краям, что полностью исключает вибрацию и улучшает показатели теплоизоляции. В закрытом виде полотно из s-образных ламелей – это монументальное, стильное полотно с легким привлекательным ритмом.
3. Z-образные ламели. По свойствам аналогичны s-ламелям, а в чем-то даже опережают их. Однако отличаются более резкой, рубленой формой граней, а не закругленной. Обеспечивают высокую плотность перекрытия. Превосходно противостоят ветру. Шумоизоляция и затемнение – максимальные для рафштор.
4. Плоские ламели. Не такие жесткие, как предыдущие типы, но хорошо подходят для оформления и защиты небольших окон или проемов нестандартной формы.

Ширина ленты может составлять от 50 до 93 мм. Выбор ширины ламелей рафштор зависит от размеров окна: 50 мм подходят для небольших или стандартных окон, 60-70 мм – средний универсальный выбор, для проемов до 3 м, 80-90 мм – для панорамных окон.

По типу боковой фиксации существует два вида рафштор: на стальном тросе и на направляющих шинах. Тросы визуально легче, подходят для узких простенков, или окон, выходящих в тихий, безветренный дворик.  Для крупных окон или в регионах с сильной ветровой нагрузкой лучше подойдут системы на шинах. Шины надежно фиксируют штору, прерывают световые зазоры по бокам, обеспечивают высокую антивандальную защиту. Однако они внешне более массивны.

Существуют редкие и специфические типы рафштор, такие наружные жалюзи покупают для решения тонких задач:

1. С комбинированной фиксацией. На панорамных очень широких окнах на ламели действует повышенная срединная нагрузка, поэтому используются боковые шины, а по центру – поддерживающие тросы.
2. Со скошенными ламелями. Они необходимы для проемов нестандартной формы: треугольных, трапециевидных, полукруглых, и любых других с углом наклона от 5 до 52 градусов.
3. С двойным управлением. Полотно разделяется на две зоны, каждой из которой можно управлять независимо. Это позволяет еще более гибко управлять настройками света. Нижнюю часть окна можно закрыть, а верхнюю полностью открыть. Такой функционал необходим в комнатах, куда проникает много низкого солнца, на первых этажах или при необходимости создавать в комнате низкую тень (например, при работе за компьютером).

Изготавливаем любые модели рафштор под заказ, включая модели для редких типов окон.

Варианты управления

По типу управления существуют механические и автоматические рафшторы. Механические предполагают ручную регулировку с помощью шнура или ручки. Автоматические шторы оснащаются электроприводом, управляются через приложение в смартфоне, с пульта или выключателя на стене.

Ручное управление дешевле, проще в обустройстве и ремонте, удобно для небольших окон. Автоматические рафшторы – это либо приятная опция по желанию заказчика, их можно ставить на любые окна, ограничений нет.  В некоторых случаях они необходимы, например,  если площадь остекления дома значительная, и управлять шторами вручную было бы слишком сложно.

Рафшторы можно оснастить люксметром (датчиком солнце) и анемометром (датчик ветра). Шторы будут сами подниматься и опускаться при слишком сильном ветре или чрезмерно ярком солнце. Существуют также комбинированные датчики.

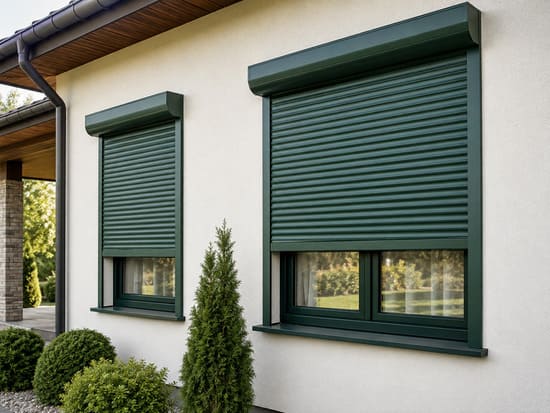

Виды установки наружных жалюзи

Способ монтажа чаще всего обусловлен изначальными особенностями здания. Но в ряде случаев есть выбор, и от решения зависит итоговый вид штор.

Консольная установка

Предполагает крепление на выносные элементы – консоли. Способ используют, если необходимо вынести конструкцию вперед, на 5-50 см дальше от плоскости остекления при нетипичной архитектуре, деликатной облицовке или тонких стенах, когда вписать короб в проем с соблюдением плоскости не получится. Также выносной монтаж выгоден, если нужно сохранить световой проем – при встроенном монтаже неизбежно «съедается» часть окна.

Установка на фасад

При фасадном монтаже короб крепится не на усиленные выносные кронштейны, а на стандартные плоские. Ламели в таком случае прилегают плотно к внешней плоскости стены. Облицовку придется потревожить, нужны прорези для кронштейнов. Это нарушает герметичность фасадного покрытия  и приводит к образованию мостиков холода. Способ выбирают, если стены сплошные и прочные, не имеют толстого слоя наружного утепления (простой кирпич, бетон).  С точки зрения привлекательности способ противоречивый: над окном появится дополнительный, нарушающий ровность стены, элемент, но его можно интересно обыграть. Существует скрытый вариант того же типа монтажа: короб полностью утапливается в слой утеплителя и в нишу, но для такого результата установку нужно делать на этапе черновой отделки.

В оконный проем

Конструкция встраивается в раму окна.  Это классический способ, позволяющий получить ровный красивый фасад. Однако если ниша для короба не была предусмотрена заранее, световой проем уменьшится на 15-20 см. Это может стать критичным для освещенности конкретной комнаты. Тем не менее, у способа множество плюсов: самая низкая парусность  конструкции, повышенная взломостойкость, нетронутый, первозданный фасад.

Под вентилируемый фасад

Если фасад выполнен из композита, фиброцемента или керамогранита, используется только выносной монтаж. Установка на фасад не допускается, панели не выдержат вес конструкции и сильную ветровую нагрузку. Если фасад уже готов, короб размещают поверх готовой облицовки. До отделки фасада устраивают нишу, выполняя скрытый вариант выносного монтажа: к несущей стене до слоя утеплителя крепят выносные кронштейны. В поднятом состоянии рафштора будет совершенно не видна, а фасад останется монолитным.

Критерии выбора наружных жалюзи

Ламели с С-образной формой – это надежная, универсальная классика. Ее выбирают для жилых помещений и офисных зданий без особых требований.  Они занимают около 70% всего рынка наружных рафштор.

Для наилучшего затемнения и максимальной теплоизоляции выбирают Z- или S-образные ламели.  Они создают идеально плотную поверхность. Однако цена рафштор такого типа выше на 15-25%. Переплачивать за элитные ламели имеет смысл, если покрытие подбирается для помещений с высокими пожеланиями к комфорту:

1. В спальне или детской нужно стопроцентное затенение и/или качественное гашение шума.
2. Здание находится на побережье, или комната размещена на верхних этажах, открытых всем ветрам.

Для кабинета, гостиной, где нужна мягкая регулировка света и нет необходимости в полной темноте, на окнах первых этажей и на стандартных оконных проемах достаточно ламелей С-формы.

Плоские ламели имеют минимальную высоту стопки в сложенном состоянии. Это легкие, приятные конструкции, которые не утяжелят фасад и обеспечивают лучшую обзорность. Они являются эффективным выбором для кухонь с окнами, выходящими на детскую площадку или в тихий дворик.

Особенности управления и эксплуатации

Рафшторы с электроприводом или ручные – это наружные жалюзи на окна. С точки зрения управления больше они отличаются от классических комнатных жалюзи лишь весом, они тяжелее в 4-9 раз. Поэтому ручное управление ими оправдано лишь на маленьких или средних окнах, расположенных в местах, где не нужна частая регулировка. Например, это редко посещаемая лоджия, которую можно закрыть от солнца на все летние месяцы.

Поэтому, как правило, используются системы с электроприводом. В этом случае управлять шторами не сложнее, чем любым современным прибором: по одному нажатию на кнопку. А если система подключена к «умному дому» достаточно голосовых команд. Датчики ветра и солнца делают управление еще более простым. Окно буквально заботится о погоде в доме или о самом себе самостоятельно.

Рафшторы не требуют сложного ухода:

1. Сухая чистка пылесосом – 1-2 раза в месяц.
2. Протирание губкой или обливание водой из шланга от пыли 1-2 раза в год.
3. Подъем конструкции при вероятности образования льда в зимнее время.
4. Очистка направляющих от листьев и мусора осенью, перед наступлением морозов.
5. Весной и осенью — проверка целостности короба, чтобы избежать скопления влаги и образования льда внутри.

Раз 7-10 лет требуется капитальный ремонт рафштор: замена мотора, датчиков, элементов проводки или радиоуправления.  Раз в 2-3 года проверяют плавность хода, устраняют перекосы, если они обнаружены, осматривают и заменяют фиксаторы, клипсы, заглушки. Подъемные ленты и лесенка изготовлены из прочного, но все же текстиля, их необходимо заменять 1 раз в 5-7 лет.

Заключение

Наружные жалюзи являются стандартом энергоэффективного строительства в Австрии и Германии. В России они постепенно набирают популярность, особенно в сфере коммерческой недвижимости или индивидуального загородного строительства. Все чаще встречаются в новостройках, благодаря их долгосрочной эффективности и стильному современному внешнему виду.

У нас вы сможете купить рафшторы от производителя. Позвоните или оставьте заявку, выполним предварительный расчет стоимости  за 10 минут.
